装配电工工具大全
20+种常用工具详解 + 规格参数 + 使用方法 + 选购指南
目录
剥线压接类

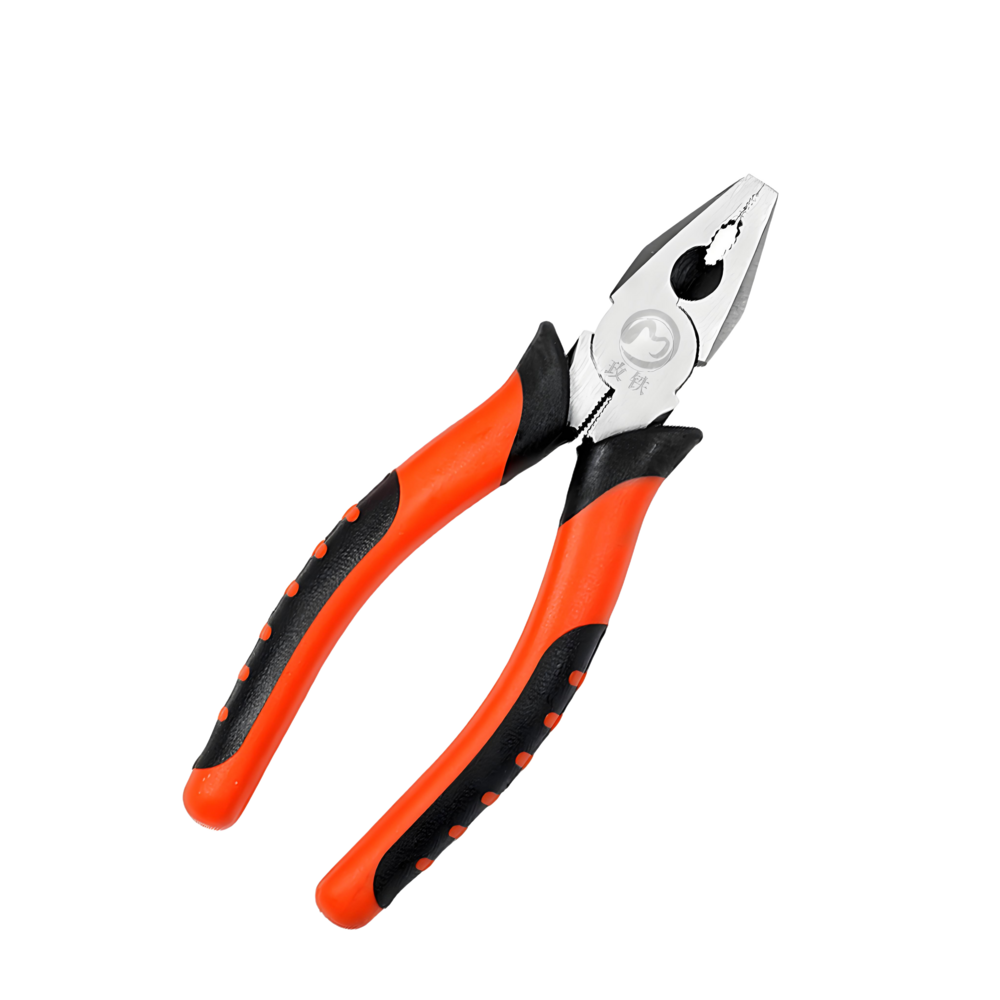

钢丝钳（老虎钳）
文字符号：无（通用工具）
什么是钢丝钳？
电工最常用的万能钳，集夹持、弯曲、剪切于一身。
钳头粗壮有力，是配电柜装配的"主力军"。
四个部位各有用途：
• 钳口：夹持物体、弯绞导线
• 齿口：夹紧光滑圆柱体（如管子）
• 刀口：剪断细导线(≤2.5mm²)
• 侧切口：侧切硬线或铁丝
常用规格：150mm(6寸)、175mm(7寸)、200mm(8寸)
装配电工推荐：175mm或200mm
什么是钢丝钳？
电工最常用的万能钳，集夹持、弯曲、剪切于一身。
钳头粗壮有力，是配电柜装配的"主力军"。
四个部位各有用途：
• 钳口：夹持物体、弯绞导线
• 齿口：夹紧光滑圆柱体（如管子）
• 刀口：剪断细导线(≤2.5mm²)
• 侧切口：侧切硬线或铁丝
常用规格：150mm(6寸)、175mm(7寸)、200mm(8寸)
装配电工推荐：175mm或200mm
使用注意事项
⚠️ 千万不能做的事：
❌ 不能剪钢丝、钢琴线等超硬材料 → 会崩刃伤人
❌ 不能当锤子用 → 钳轴会松动变形
❌ 不能剪带电导线 → 绝缘柄可能老化失效
✅ 剪断2.5mm²以下铜芯线没问题
✅ 弯曲4mm²以下导线没问题
❌ 不能剪钢丝、钢琴线等超硬材料 → 会崩刃伤人
❌ 不能当锤子用 → 钳轴会松动变形
❌ 不能剪带电导线 → 绝缘柄可能老化失效
✅ 剪断2.5mm²以下铜芯线没问题
✅ 弯曲4mm²以下导线没问题

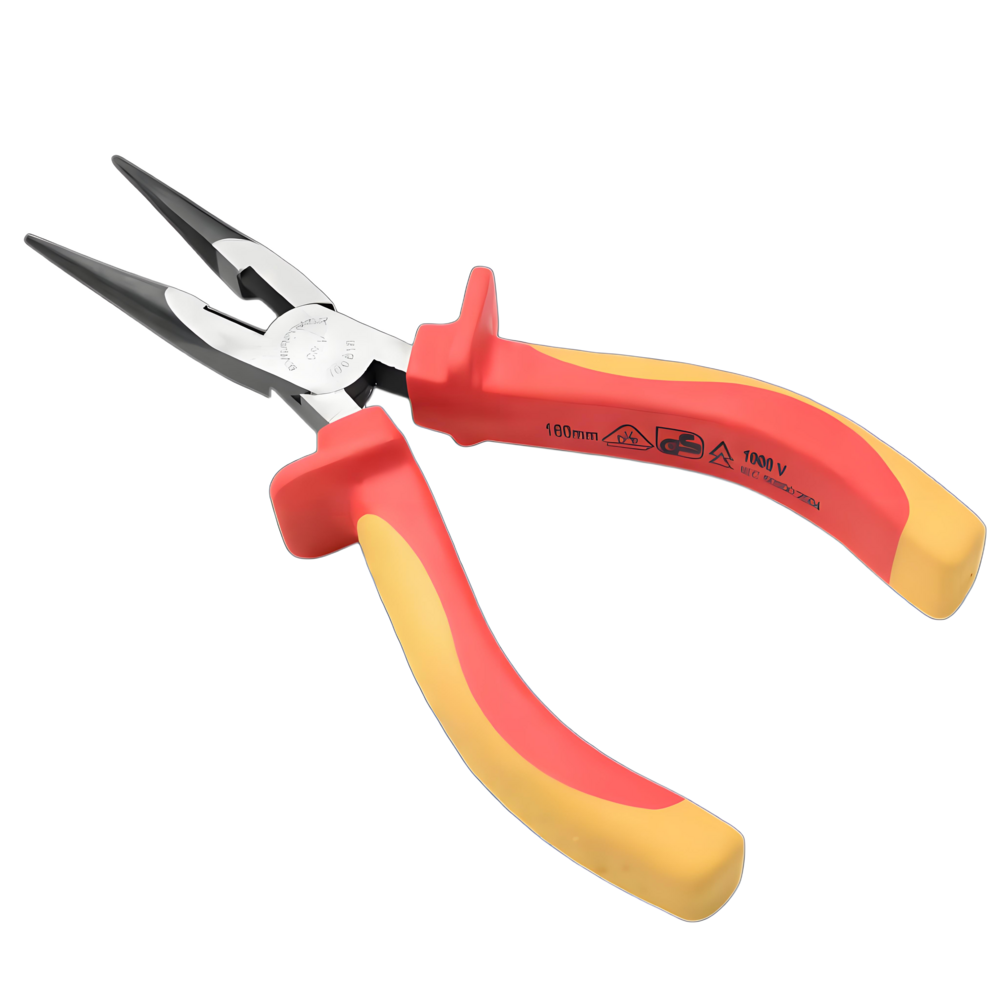

尖嘴钳
用途：狭小空间操作、精细弯曲、夹持小零件
为什么叫"尖嘴"？
钳头细长尖锐，能伸进普通钳子进不去的狭小空间。
就像人的手指一样灵活，但比手指更有力。
主要用途：
• 在密集元器件间弯曲导线
• 夹持小螺母、垫圈
• 在狭窄处做辅助操作
• 剪断细软导线（0.5~1.5mm²）
常用规格：150mm、175mm、200mm
推荐：160mm或180mm带弹簧款
为什么叫"尖嘴"？
钳头细长尖锐，能伸进普通钳子进不去的狭小空间。
就像人的手指一样灵活，但比手指更有力。
主要用途：
• 在密集元器件间弯曲导线
• 夹持小螺母、垫圈
• 在狭窄处做辅助操作
• 剪断细软导线（0.5~1.5mm²）
常用规格：150mm、175mm、200mm
推荐：160mm或180mm带弹簧款

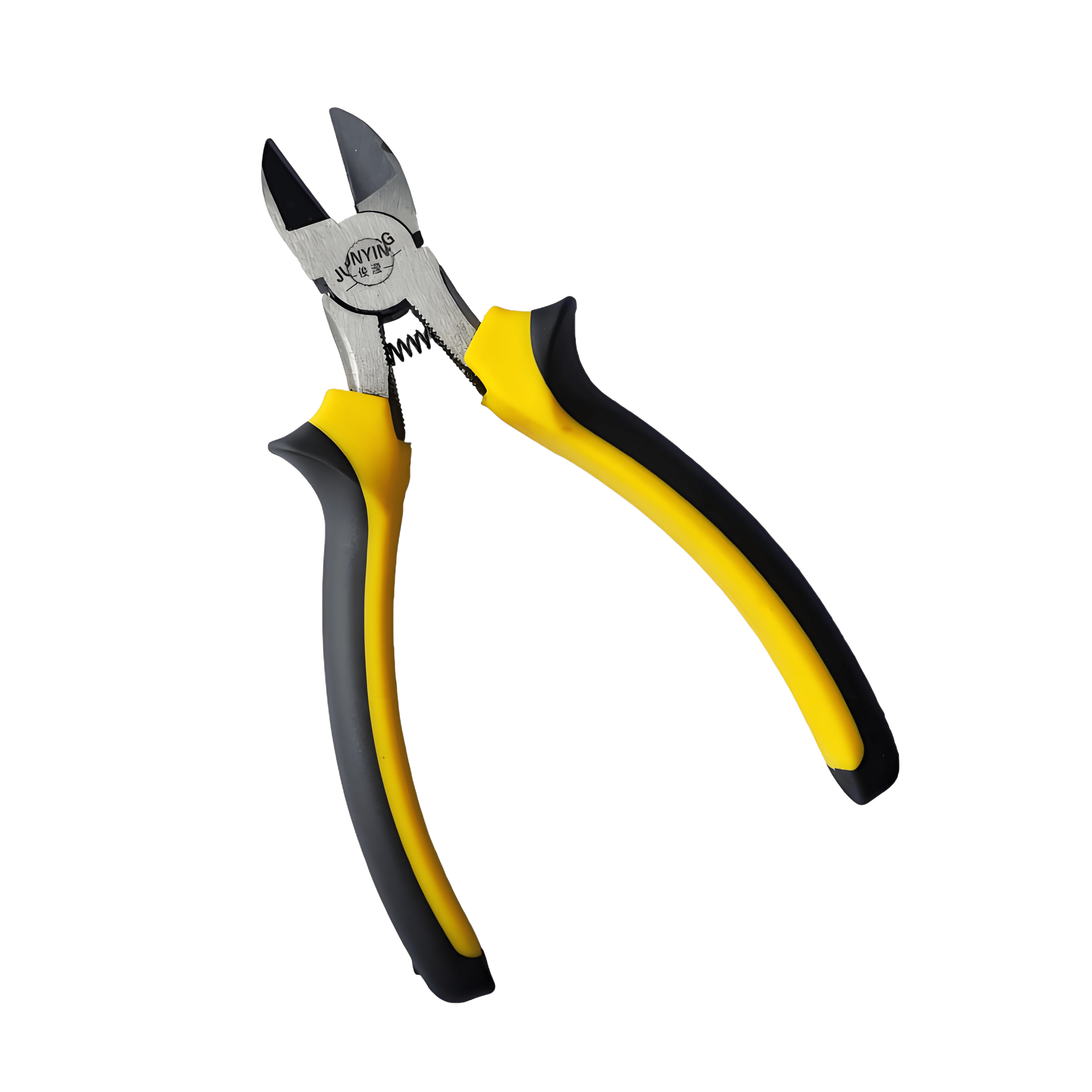

斜口钳
用途：专用于剪切，尤其适合剪断导线余料
和钢丝钳的区别：
• 钢丝钳：多功能，什么都能干一点
• 斜口钳：专门剪东西，刀口更锋利
特点：
刀口斜向设计，可以贴根剪断导线，不留长尾巴。
剪切后断面平整美观。
常用规格：125mm(5寸)、150mm(6寸)、175mm(7寸)
装配电工推荐：150mm或175mm
和钢丝钳的区别：
• 钢丝钳：多功能，什么都能干一点
• 斜口钳：专门剪东西，刀口更锋利
特点：
刀口斜向设计，可以贴根剪断导线，不留长尾巴。
剪切后断面平整美观。
常用规格：125mm(5寸)、150mm(6寸)、175mm(7寸)
装配电工推荐：150mm或175mm
使用场景
斜口钳最常用的5个场景：
① 剪掉剥线后露出的多余铜丝
② 剪断扎带（尼龙扎带绑好后剪掉多余部分）
③ 修剪热缩管余量
④ 剪掉导线绝缘层（应急时可用）
⑤ 剪断细铁丝、焊锡丝等
注意：刃口锋利，使用时注意别剪到手！
① 剪掉剥线后露出的多余铜丝
② 剪断扎带（尼龙扎带绑好后剪掉多余部分）
③ 修剪热缩管余量
④ 剪掉导线绝缘层（应急时可用）
⑤ 剪断细铁丝、焊锡丝等
注意：刃口锋利，使用时注意别剪到手！
鸭嘴剥线钳
什么是鸭嘴剥线钳？
因钳头像鸭子的嘴巴而得名，是一种专用剥线工具。
比自动剥线钳更轻便，比美工刀剥线更安全高效。
核心优势：
• 不伤导体：只剥绝缘层，不伤内部铜丝
• 效率高：几秒钟就能剥好一根线
• 多规格孔径：一把钳子适合多种线径
适用线径：0.5mm² ~ 10mm²（多档位调节）
因钳头像鸭子的嘴巴而得名，是一种专用剥线工具。
比自动剥线钳更轻便，比美工刀剥线更安全高效。
核心优势：
• 不伤导体：只剥绝缘层，不伤内部铜丝
• 效率高：几秒钟就能剥好一根线
• 多规格孔径：一把钳子适合多种线径
适用线径：0.5mm² ~ 10mm²（多档位调节）
使用方法
四步完成剥线：
① 根据导线截面积选择合适的剥线孔径
（孔径要略大于导线外径但不能太大）
② 将导线放入对应孔位中
③ 用力握紧手柄（听到"咔哒"一声）
④ 松开手柄，取出导线 → 绝缘层已完美剥离！
技巧：剥皮长度一般留15~20mm（接端子时）
① 根据导线截面积选择合适的剥线孔径
（孔径要略大于导线外径但不能太大）
② 将导线放入对应孔位中
③ 用力握紧手柄（听到"咔哒"一声）
④ 松开手柄，取出导线 → 绝缘层已完美剥离！
技巧：剥皮长度一般留15~20mm（接端子时）

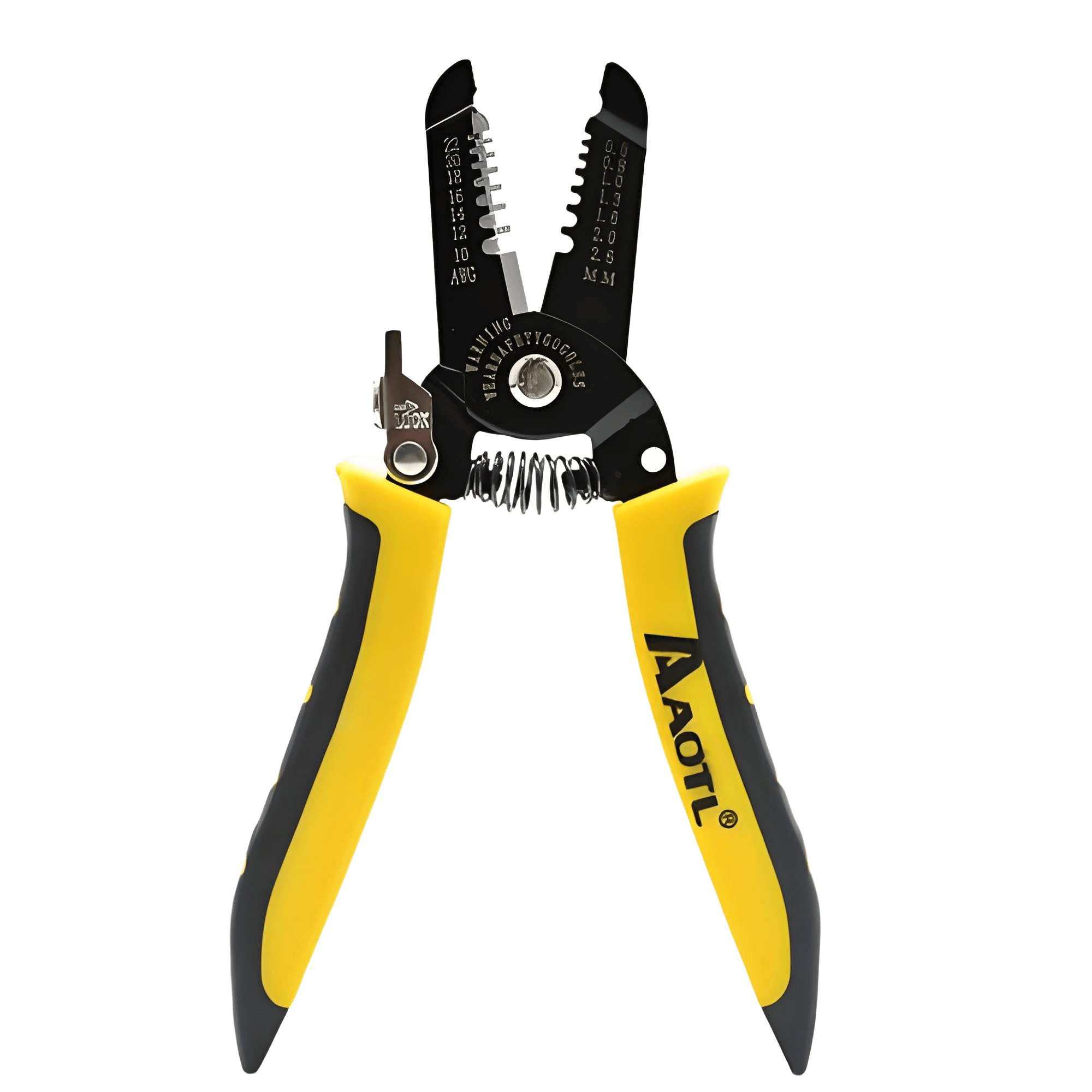

普通剥线钳
什么是普通剥线钳？
也叫自动剥线钳，通过弹簧自动完成剥线动作。
比鸭嘴剥线钳更省力，适合批量剥线作业。
和鸭嘴剥线钳的区别：
• 鸭嘴剥线钳：手动控制力度，适合精细作业
• 普通剥线钳：弹簧自动回弹，效率更高
适用线径：0.5mm² ~ 6mm²
使用方法：选好孔位 → 放入导线 → 握紧手柄自动剥线 → 松手取出
也叫自动剥线钳，通过弹簧自动完成剥线动作。
比鸭嘴剥线钳更省力，适合批量剥线作业。
和鸭嘴剥线钳的区别：
• 鸭嘴剥线钳：手动控制力度，适合精细作业
• 普通剥线钳：弹簧自动回弹，效率更高
适用线径：0.5mm² ~ 6mm²
使用方法：选好孔位 → 放入导线 → 握紧手柄自动剥线 → 松手取出

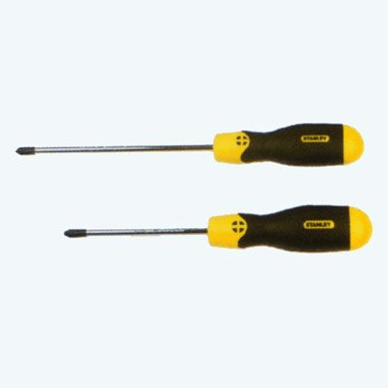

十字螺丝刀
什么是十字螺丝刀？
刀头呈"十"字形，专门用来拧十字槽螺钉。
现代工业90%以上的螺钉都是十字头的，所以这是使用频率最高的工具！
型号规格（必须背熟！）：
┌───────┬────────┬─────────────┬──────────┐
│ 型号 │ 刀头尺寸 │ 对应螺钉 │ 常见用途 │
├───────┼────────┼─────────────┼──────────┤
│ PH0 │ 最小 │ M1-M2 │ 精密电子 │
│ PH1 │ 小 │ M2.5-M4 │ 小型设备 │
│ PH2 │ 中 │ M5-M6 │ ★最常用★ │
│ PH3 │ 大 │ M8-M10 │ 大型设备 │
└───────┴────────┴─────────────┴──────────┘
选用原则：
刀头必须和螺钉槽口完全匹配！
太小会打滑损坏螺钉，太大塞不进去。
刀头呈"十"字形，专门用来拧十字槽螺钉。
现代工业90%以上的螺钉都是十字头的，所以这是使用频率最高的工具！
型号规格（必须背熟！）：
┌───────┬────────┬─────────────┬──────────┐
│ 型号 │ 刀头尺寸 │ 对应螺钉 │ 常见用途 │
├───────┼────────┼─────────────┼──────────┤
│ PH0 │ 最小 │ M1-M2 │ 精密电子 │
│ PH1 │ 小 │ M2.5-M4 │ 小型设备 │
│ PH2 │ 中 │ M5-M6 │ ★最常用★ │
│ PH3 │ 大 │ M8-M10 │ 大型设备 │
└───────┴────────┴─────────────┴──────────┘
选用原则：
刀头必须和螺钉槽口完全匹配！
太小会打滑损坏螺钉，太大塞不进去。
使用技巧
⚠️ 新手常犯错误：
❌ 用力压着拧 → 容易滑脱伤手
✅ 正确方法：垂直插入 → 保持压力均匀 → 稳定旋转
省力技巧：
先用手拧松，再用螺丝刀完全拧出
这样既省力又保护螺钉槽不被拧花
❌ 用力压着拧 → 容易滑脱伤手
✅ 正确方法：垂直插入 → 保持压力均匀 → 稳定旋转
省力技巧：
先用手拧松，再用螺丝刀完全拧出
这样既省力又保护螺钉槽不被拧花

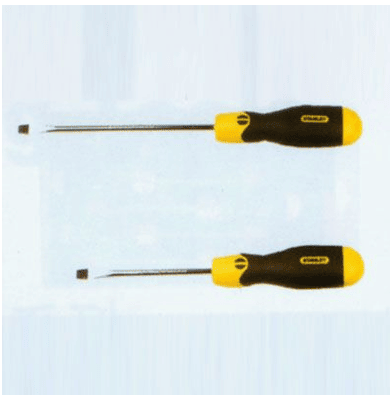

一字螺丝刀
什么是一字螺丝刀？
刀头呈"一"字形的平口螺丝刀，用于一字槽螺钉。
虽然现在一字螺钉用得少了，但在某些老设备和特殊场合还会用到。
型号规格：
┌────────┬──────────┬─────────────┐
│ 规格 │ 刀口宽度 │ 对应螺钉 │
├────────┼──────────┼─────────────┤
│ SL2.5 │ 2.5mm │ M2-M3 │
│ SL4 │ 4mm │ M4-M5 │
│ SL5.5 │ 5.5mm │ M6-M8 │
│ SL6.5 │ 6.5mm │ M8-M10 │
│ SL8 │ 8mm │ M10以上 │
└────────┴──────────┴─────────────┘
一字螺丝刀的特殊用途：
除了拧螺丝，还能当撬棒、定位销、甚至简易测试笔
刀头呈"一"字形的平口螺丝刀，用于一字槽螺钉。
虽然现在一字螺钉用得少了，但在某些老设备和特殊场合还会用到。
型号规格：
┌────────┬──────────┬─────────────┐
│ 规格 │ 刀口宽度 │ 对应螺钉 │
├────────┼──────────┼─────────────┤
│ SL2.5 │ 2.5mm │ M2-M3 │
│ SL4 │ 4mm │ M4-M5 │
│ SL5.5 │ 5.5mm │ M6-M8 │
│ SL6.5 │ 6.5mm │ M8-M10 │
│ SL8 │ 8mm │ M10以上 │
└────────┴──────────┴─────────────┘
一字螺丝刀的特殊用途：
除了拧螺丝，还能当撬棒、定位销、甚至简易测试笔

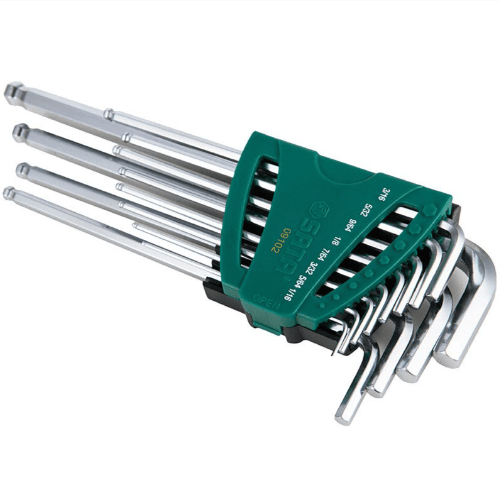

内六角扳手（艾伦扳手）
什么是内六角扳手？
呈"L"形或"T"形的六角钢棒，专门拧内六角螺钉（也叫圆柱头螺钉）。
这种螺钉头部是圆形的，表面平整美观，没有凸起，不容易挂东西。
为什么这么重要？
配电柜里的接线端子、PLC模块、伺服驱动器固定螺钉，几乎全是内六角的！
可以说：不会用内六角扳手就干不了装配电工！
常用规格（公制）：
H1.5 / H2 / H2.5 / H3 / H4 / H5 / H6 / H8 / H10 / H12
最常用的几个：H2.5(M3)、H3(M4)、H4(M5)、H5(M6)、H6(M8)
呈"L"形或"T"形的六角钢棒，专门拧内六角螺钉（也叫圆柱头螺钉）。
这种螺钉头部是圆形的，表面平整美观，没有凸起，不容易挂东西。
为什么这么重要？
配电柜里的接线端子、PLC模块、伺服驱动器固定螺钉，几乎全是内六角的！
可以说：不会用内六角扳手就干不了装配电工！
常用规格（公制）：
H1.5 / H2 / H2.5 / H3 / H4 / H5 / H6 / H8 / H10 / H12
最常用的几个：H2.5(M3)、H3(M4)、H4(M5)、H5(M6)、H6(M8)
两种形态对比
L型内六角扳手：
• 优点：便宜、结实、可当撬棍
• 缺点：在狭小空间不好用力
• 价格：几块钱一套
T型/球头内六角扳手：
• 优点：省力、可一定角度偏转（球头型）
• 缺点：贵一点、球头扭矩不能太大
• 价格：几十元一套
建议：各备一套，L型日常用，T型深孔用
• 优点：便宜、结实、可当撬棍
• 缺点：在狭小空间不好用力
• 价格：几块钱一套
T型/球头内六角扳手：
• 优点：省力、可一定角度偏转（球头型）
• 缺点：贵一点、球头扭矩不能太大
• 价格：几十元一套
建议：各备一套，L型日常用，T型深孔用

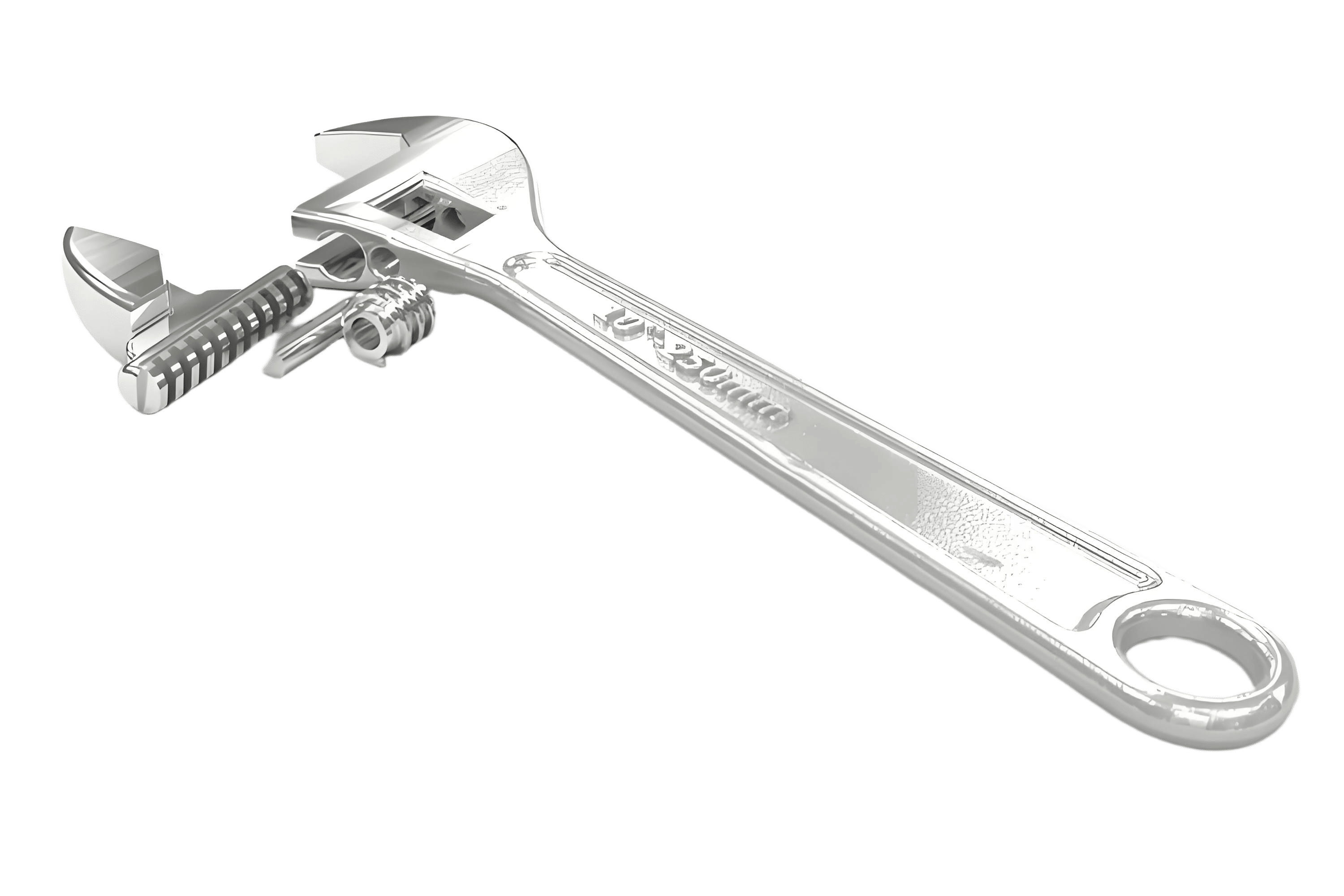

扳手（活动扳手/呆扳手）
活动扳手：
开口宽度可调节，一种规格能适应多种螺母。
常用规格：150mm(6寸)、200mm(8寸)、250mm(10寸)
适合应急使用，但不推荐作为主要工具（容易打滑）
呆扳手（开口扳手）：
开口固定，每种规格对应一种螺母尺寸。
常用规格：6-7、8-10、12-14、17-19、22-24mm（双头）
夹持牢固不打滑，是专业选择
梅花扳手：
全包围式，12个角受力，最适合大力矩场合
和呆扳手做成一体叫"两用扳手"，一头开口一头梅花
开口宽度可调节，一种规格能适应多种螺母。
常用规格：150mm(6寸)、200mm(8寸)、250mm(10寸)
适合应急使用，但不推荐作为主要工具（容易打滑）
呆扳手（开口扳手）：
开口固定，每种规格对应一种螺母尺寸。
常用规格：6-7、8-10、12-14、17-19、22-24mm（双头）
夹持牢固不打滑，是专业选择
梅花扳手：
全包围式，12个角受力，最适合大力矩场合
和呆扳手做成一体叫"两用扳手"，一头开口一头梅花

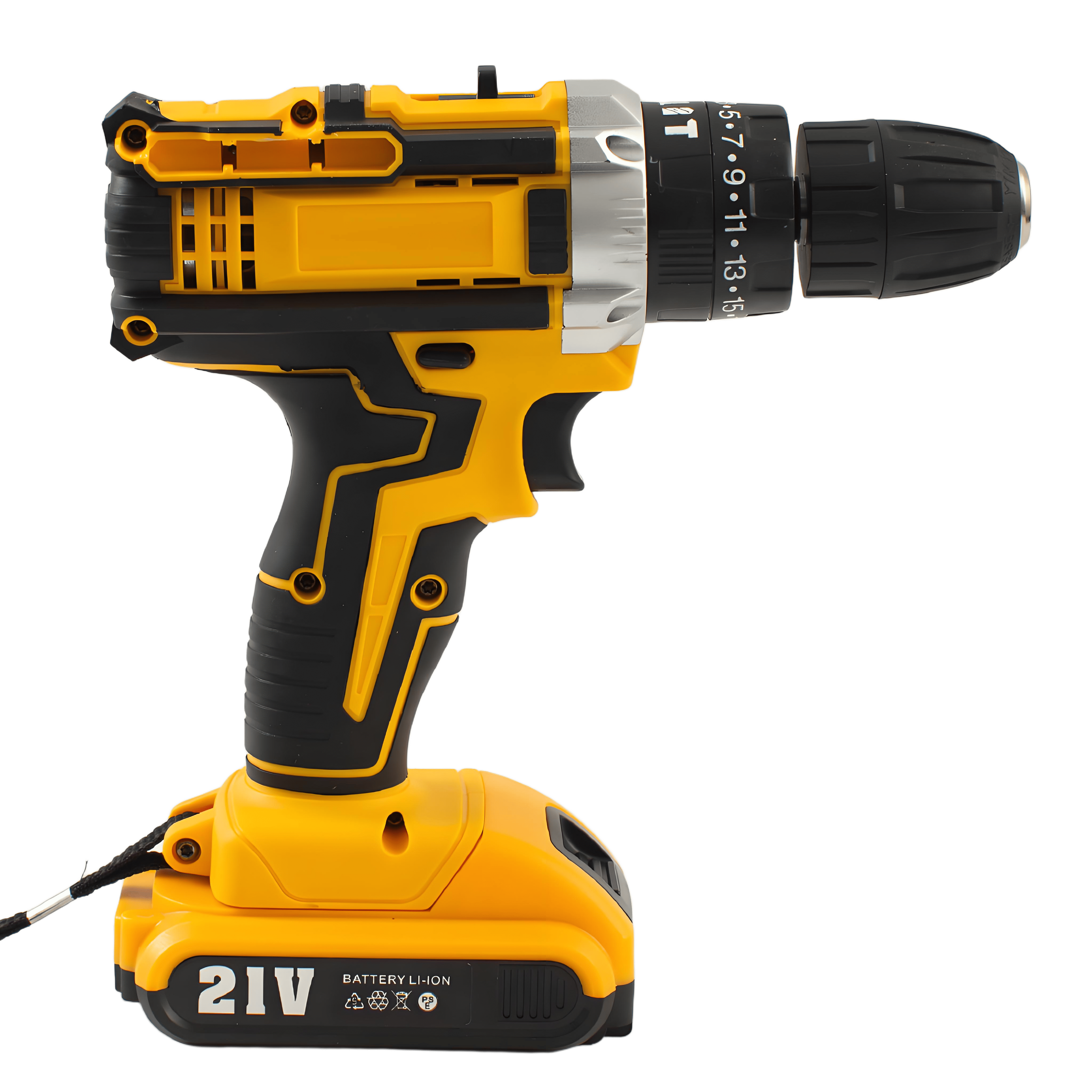

手电钻
什么是手电钻？
电动钻孔工具，配电柜安装必不可少的"重武器"！
打安装孔、开穿线孔、攻丝都离不开它。
三种类型（按功能分）：
① 手电钻（只能钻孔）：
最基础的型号，只能顺时针旋转钻孔。
功率小、价格低（100-300元），适合轻度使用。
② 冲击钻（可钻混凝土）：
有冲击功能开关，打开后边旋转边冲击。
能钻砖墙、混凝土（用冲击钻头），也能当普通电钻用。
价格：200-500元。
③ 电锤（重型冲击）：
专业打混凝土的工具，冲击力大。
一般配电柜安装用不到，装修电工用得多。
电动钻孔工具，配电柜安装必不可少的"重武器"！
打安装孔、开穿线孔、攻丝都离不开它。
三种类型（按功能分）：
① 手电钻（只能钻孔）：
最基础的型号，只能顺时针旋转钻孔。
功率小、价格低（100-300元），适合轻度使用。
② 冲击钻（可钻混凝土）：
有冲击功能开关，打开后边旋转边冲击。
能钻砖墙、混凝土（用冲击钻头），也能当普通电钻用。
价格：200-500元。
③ 电锤（重型冲击）：
专业打混凝土的工具，冲击力大。
一般配电柜安装用不到，装修电工用得多。
关键参数
选购必看参数：
① 功率(W)：越大越有劲
轻型：400-500W | 中型：600-800W | 重型：1000W+
② 夹头规格：10mm或13mm（决定最大钻头直径）
③ 转速(r/min)：0-800（低速大扭矩）/ 0-2000+（高速小扭矩）
④ 正反转：必须有！（退钻头和反拧螺丝要用）
推荐配置：600W + 13mm夹头 + 正反转调速
① 功率(W)：越大越有劲
轻型：400-500W | 中型：600-800W | 重型：1000W+
② 夹头规格：10mm或13mm（决定最大钻头直径）
③ 转速(r/min)：0-800（低速大扭矩）/ 0-2000+（高速小扭矩）
④ 正反转：必须有！（退钻头和反拧螺丝要用）
推荐配置：600W + 13mm夹头 + 正反转调速

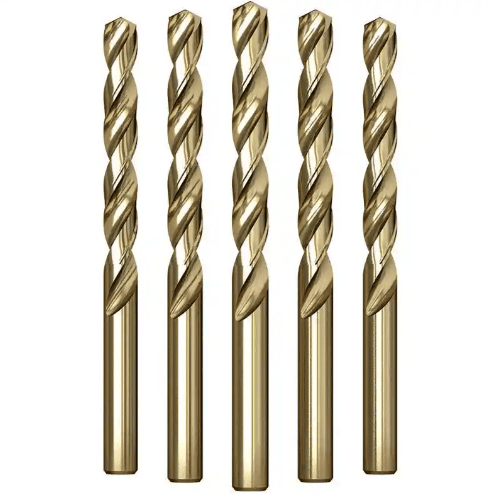

钻头
钻头是消耗品，用钝了就要换！
三种常用钻头：
① 直柄麻花钻头（最常用！）：
用于钻金属（钢板、铝型材、铜排）
材质：高速钢(HSS) 或 含钴高速钢
常用规格：φ2、φ3、φ4、φ5、φ6、φ8、φ10、φ12mm
⚠️ 钻钢板时要加切削油冷却！
② 冲击钻头（方柄四坑）：
用于钻砖墙、混凝土
尾部有特殊的方柄和凹槽，装在冲击钻上才能工作
常用规格：φ6、φ8、φ10、φ12mm
③ 木工钻头（三尖）：
用于钻木板、塑料
中心有定位尖，不易跑偏
三种常用钻头：
① 直柄麻花钻头（最常用！）：
用于钻金属（钢板、铝型材、铜排）
材质：高速钢(HSS) 或 含钴高速钢
常用规格：φ2、φ3、φ4、φ5、φ6、φ8、φ10、φ12mm
⚠️ 钻钢板时要加切削油冷却！
② 冲击钻头（方柄四坑）：
用于钻砖墙、混凝土
尾部有特殊的方柄和凹槽，装在冲击钻上才能工作
常用规格：φ6、φ8、φ10、φ12mm
③ 木工钻头（三尖）：
用于钻木板、塑料
中心有定位尖，不易跑偏

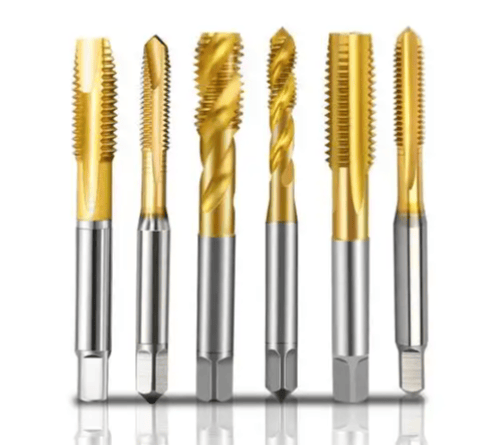

丝锥（攻丝工具）
什么是丝锥？
一种在预钻孔内加工出内螺纹的工具。
简单说就是：先钻孔，再用丝锥在里面"刻"出螺纹。
什么时候用到？
配电柜底板需要固定螺栓，但底板太薄不能直接攻牙时，
就要先钻孔→再攻丝→最后拧入螺钉固定。
常用规格（公制粗牙）：
M3×0.5 / M4×0.7 / M5×0.8 / M6×1.0 / M8×1.25 / M10×1.5
格式：M(螺纹直径) × P(螺距)
配套工具：
丝锥要用丝锥扳手（绞手）夹持后才能转动
攻丝时要加润滑油（机油或专用攻丝油）
一种在预钻孔内加工出内螺纹的工具。
简单说就是：先钻孔，再用丝锥在里面"刻"出螺纹。
什么时候用到？
配电柜底板需要固定螺栓，但底板太薄不能直接攻牙时，
就要先钻孔→再攻丝→最后拧入螺钉固定。
常用规格（公制粗牙）：
M3×0.5 / M4×0.7 / M5×0.8 / M6×1.0 / M8×1.25 / M10×1.5
格式：M(螺纹直径) × P(螺距)
配套工具：
丝锥要用丝锥扳手（绞手）夹持后才能转动
攻丝时要加润滑油（机油或专用攻丝油）
攻丝步骤
标准攻丝四步法：
① 钻孔：钻头直径 = 螺纹公称直径 - 螺距
例：M6螺距1mm → 钻φ5mm的孔
② 倒角：孔口用大钻头倒角（方便丝锥导入）
③ 攻丝：丝锥垂直放入 → 正转1/2圈 → 反转1/4圈断屑 → 循环到底
④ 退出：直接反转退出（不要一直正转硬退）
新手提示：每正转一圈要反转半圈，这是为了打断铁屑防止卡死
① 钻孔：钻头直径 = 螺纹公称直径 - 螺距
例：M6螺距1mm → 钻φ5mm的孔
② 倒角：孔口用大钻头倒角（方便丝锥导入）
③ 攻丝：丝锥垂直放入 → 正转1/2圈 → 反转1/4圈断屑 → 循环到底
④ 退出：直接反转退出（不要一直正转硬退）
新手提示：每正转一圈要反转半圈，这是为了打断铁屑防止卡死

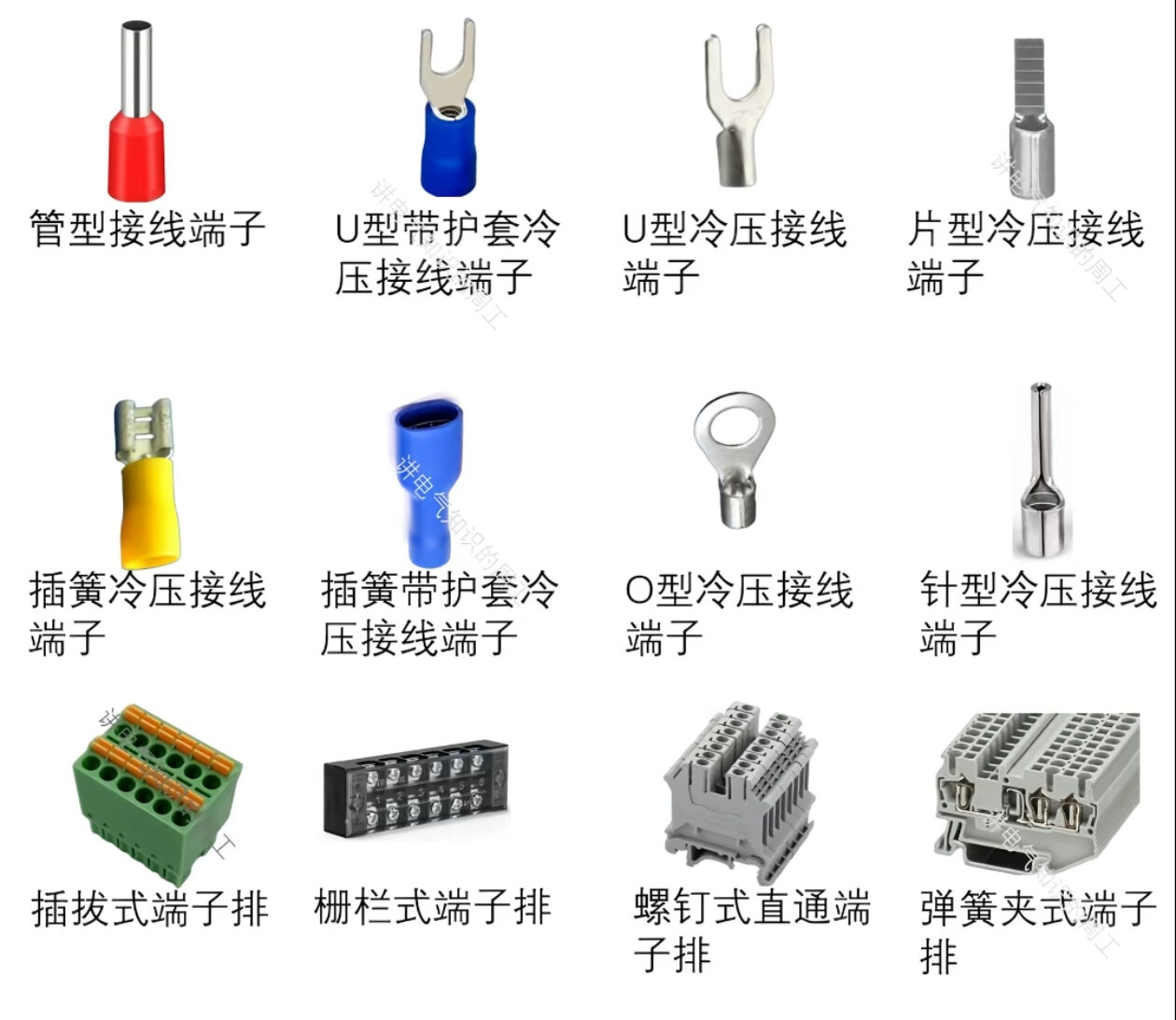

冷压端头压接钳
用途：将冷压端子（OT/SV/PT型）压接到导线上
为什么要压接？
导线直接接端子排接触面积小、易氧化、可靠性差。
压上冷压端子后：接触面积大、导电性好、连接可靠、美观规范。
常用规格：
• 迷你型：0.25-2.5mm²（小型端子）
• 标准型：0.5-10mm²（最常用！）
• 重型：1-16mm² 或 1-25mm²（大电流端子）
压接五步法：
1. 选对模具/孔位（根据端子和线径）
2. 导线剥皮长度 = 端子套筒长 + 1mm
3. 导线插入端子套筒到底
4. 压接钳对正端子，用力压到底
5. 检查压痕清晰对称、端子不松动
为什么要压接？
导线直接接端子排接触面积小、易氧化、可靠性差。
压上冷压端子后：接触面积大、导电性好、连接可靠、美观规范。
常用规格：
• 迷你型：0.25-2.5mm²（小型端子）
• 标准型：0.5-10mm²（最常用！）
• 重型：1-16mm² 或 1-25mm²（大电流端子）
压接五步法：
1. 选对模具/孔位（根据端子和线径）
2. 导线剥皮长度 = 端子套筒长 + 1mm
3. 导线插入端子套筒到底
4. 压接钳对正端子，用力压到底
5. 检查压痕清晰对称、端子不松动

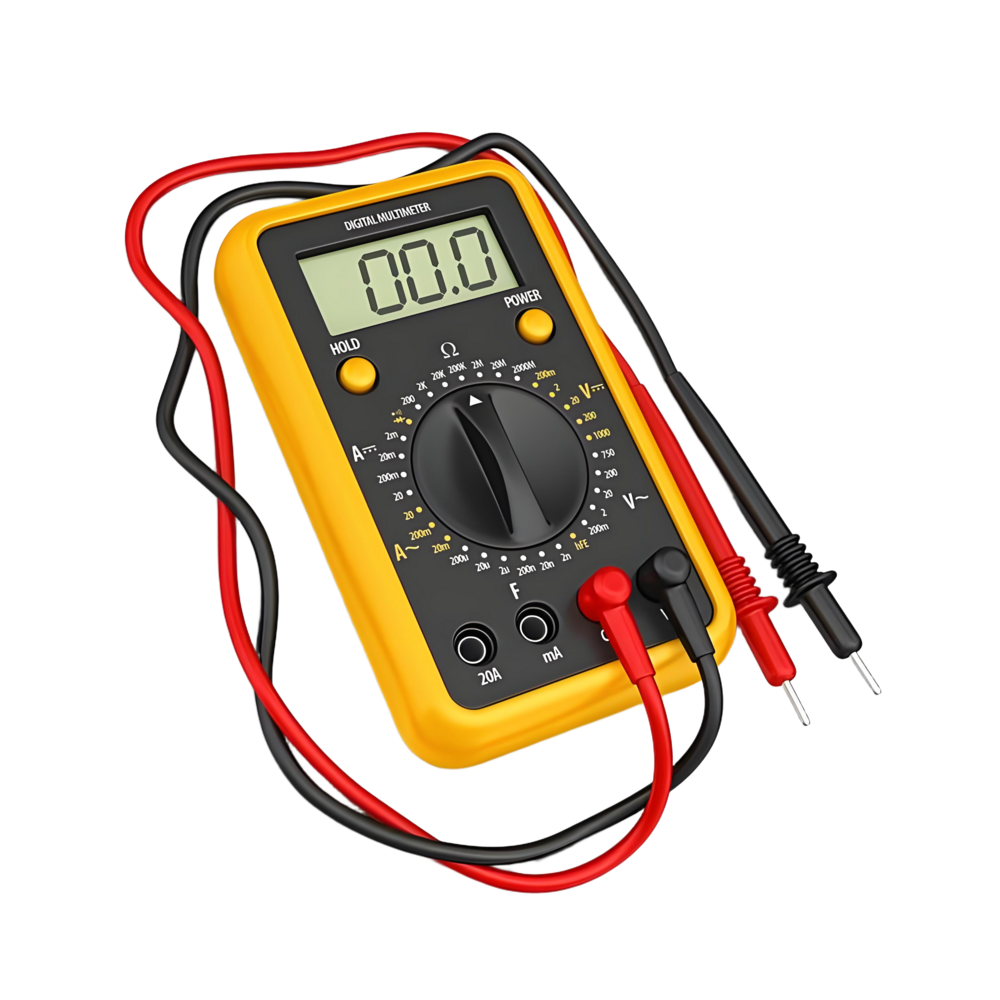

数字万用表
文字符号：无（通用仪表）
什么是万用表？
电工的"眼睛"，能测量电压、电流、电阻、通断等多种电量。
是排查电路故障最重要的工具，没有之一！
基本测量功能：
• 直流电压(DCV)：mV ~ 1000V
• 交流电压(ACV)：V ~ 750V
• 直流电流(DCA)：μA ~ 20A（需换插孔）
• 交流电流(ACA)：mA ~ 20A（需换插孔）
• 电阻(Ω)：Ω ~ MΩ
• 通断测试：蜂鸣档（导通时响声）
• 二极管/三极管测试
推荐品牌：优利德(UT61E+)、福泰克(入门)、胜利(VC9808A+)
什么是万用表？
电工的"眼睛"，能测量电压、电流、电阻、通断等多种电量。
是排查电路故障最重要的工具，没有之一！
基本测量功能：
• 直流电压(DCV)：mV ~ 1000V
• 交流电压(ACV)：V ~ 750V
• 直流电流(DCA)：μA ~ 20A（需换插孔）
• 交流电流(ACA)：mA ~ 20A（需换插孔）
• 电阻(Ω)：Ω ~ MΩ
• 通断测试：蜂鸣档（导通时响声）
• 二极管/三极管测试
推荐品牌：优利德(UT61E+)、福泰克(入门)、胜利(VC9808A+)
使用注意事项（保命知识！）
⚠️ 测量前必看这5条：
① 测电压时并联（表笔并接在被测物两端）
② 测电流时串联（表笔串入回路中，且必须用A/mA插孔！）
③ 测高压(>36V)单手操作（另一只手放口袋防触电）
④ 换档前拔表笔（防止档位不对烧保险管）
⑤ 测完归OFF档（防止下次误测）
致命错误：用电流档测电压 → 瞬间短路爆炸！
① 测电压时并联（表笔并接在被测物两端）
② 测电流时串联（表笔串入回路中，且必须用A/mA插孔！）
③ 测高压(>36V)单手操作（另一只手放口袋防触电）
④ 换档前拔表笔（防止档位不对烧保险管）
⑤ 测完归OFF档（防止下次误测）
致命错误：用电流档测电压 → 瞬间短路爆炸！

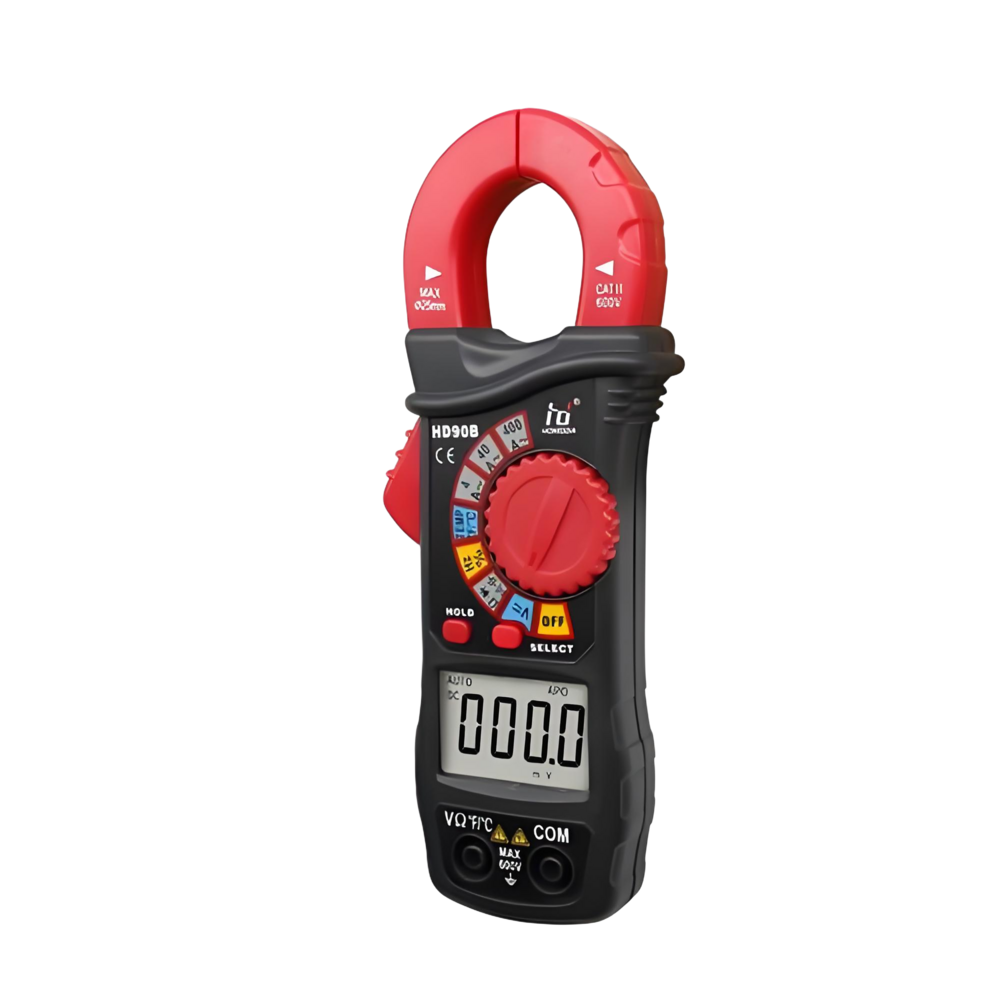

钳形电流表
最大优势：不断开线路就能测电流！
原理：
利用电磁感应原理，钳口夹住导线就能测交流电流。
就像一个"电磁感应的耳朵"，听导线里流过多少电流。
什么时候用它？
• 测电机运行电流（判断是否过载）
• 测配电柜总电流（判断负载情况）
• 不方便拆线测电流的场合
常用量程：0-600A(AC)，精度±2%~±5%
重要提醒：只能夹单根导线！夹整根电缆读数为零！
原理：
利用电磁感应原理，钳口夹住导线就能测交流电流。
就像一个"电磁感应的耳朵"，听导线里流过多少电流。
什么时候用它？
• 测电机运行电流（判断是否过载）
• 测配电柜总电流（判断负载情况）
• 不方便拆线测电流的场合
常用量程：0-600A(AC)，精度±2%~±5%
重要提醒：只能夹单根导线！夹整根电缆读数为零！

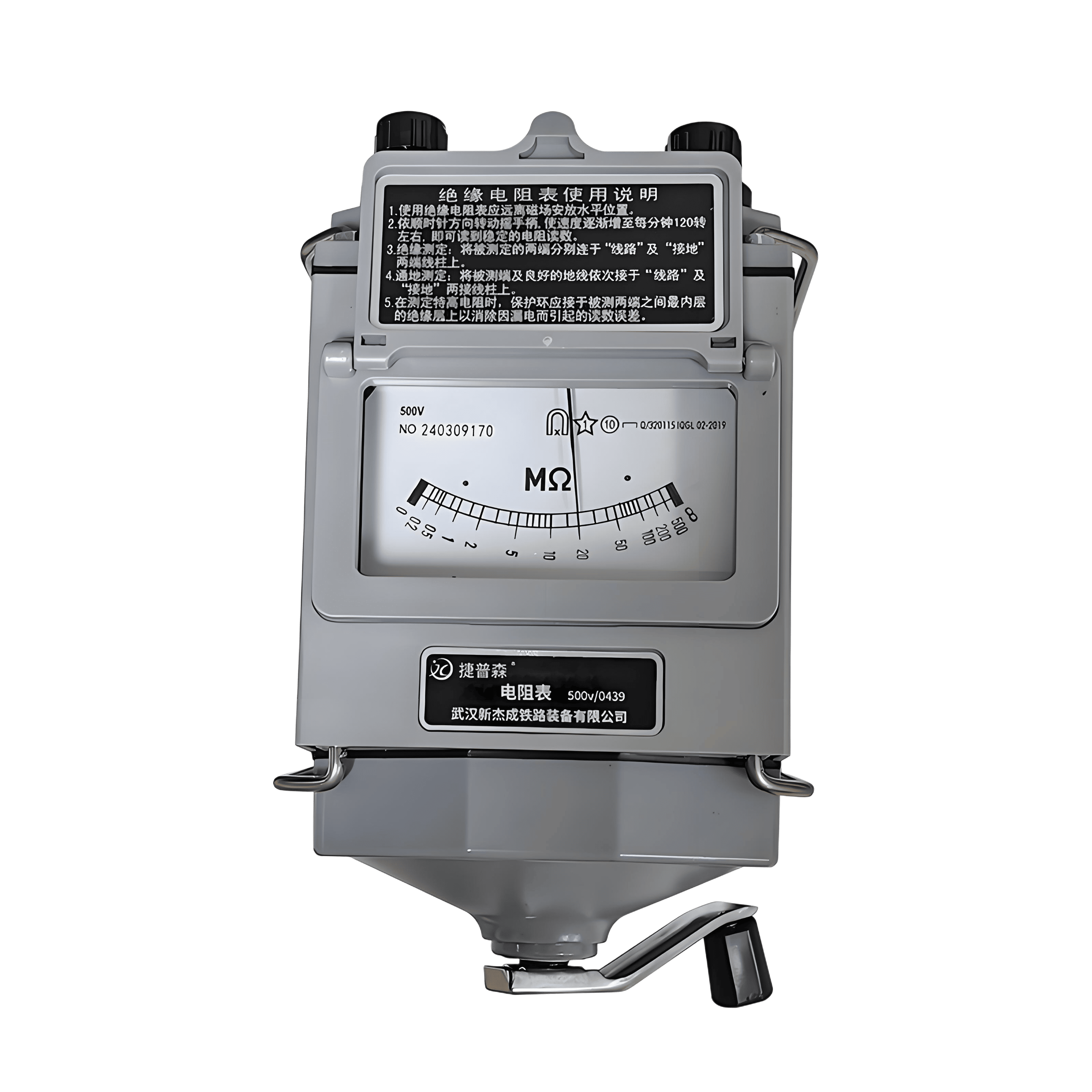

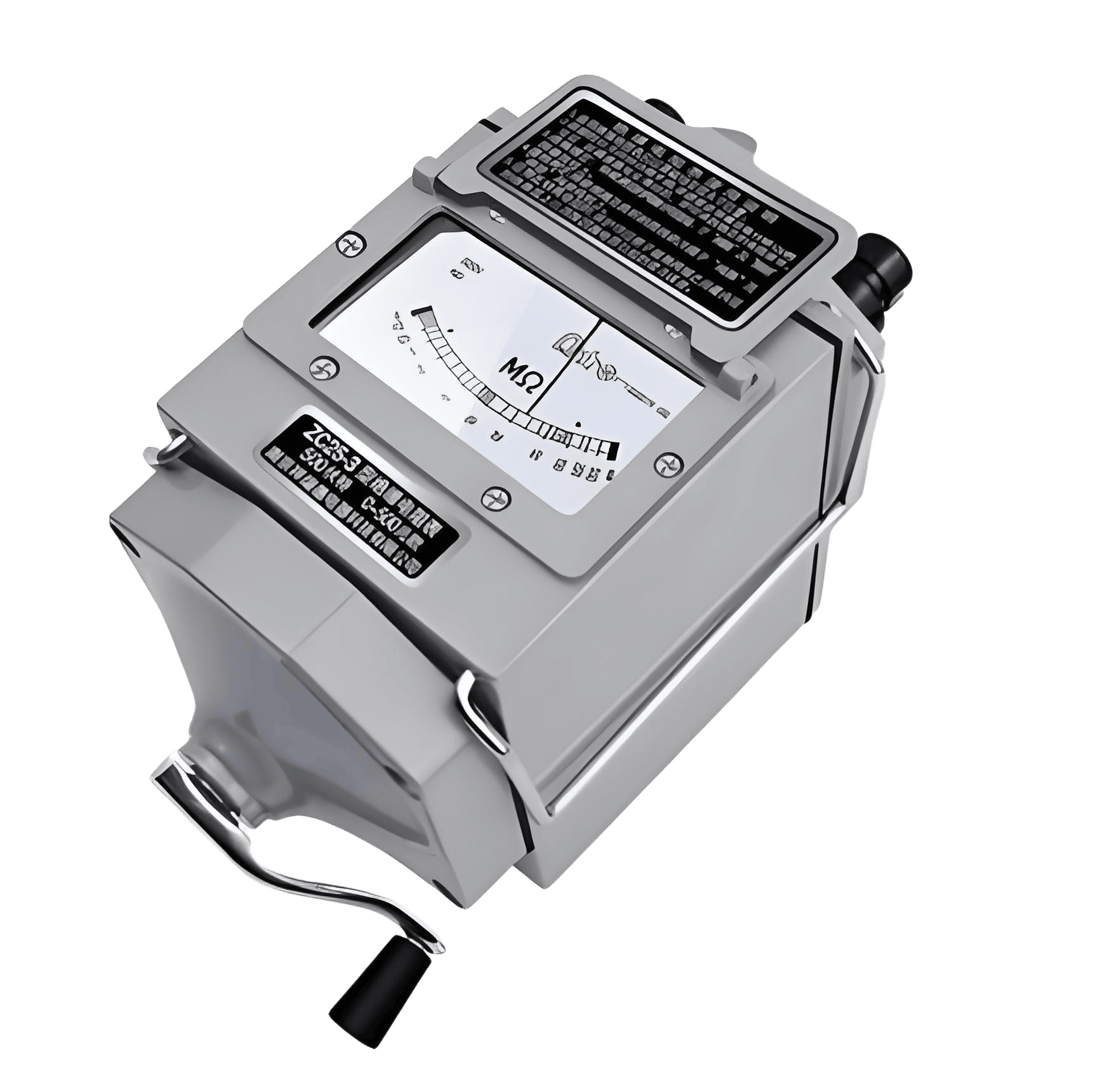

兆欧表（摇表/绝缘电阻表）
用途：测量电气设备的绝缘电阻值
为什么要测绝缘？
设备用久了绝缘会老化下降，降到一定程度就会漏电甚至短路起火！
兆欧表就是检查绝缘是否还"健康"的专用仪器。
电压等级选择（非常重要！）：
• 100V：低压电子元件
• 250V：100V~250V低压线路
• 500V：一般电气设备（★★最常用★★）
• 1000V：高压设备
• 2500V：高压电机、变压器
合格标准：
低压设备：≥0.5MΩ
高压设备：≥1MΩ/kV工作电压
⚠️ 重要：测量前必须断电并充分放电！
为什么要测绝缘？
设备用久了绝缘会老化下降，降到一定程度就会漏电甚至短路起火！
兆欧表就是检查绝缘是否还"健康"的专用仪器。
电压等级选择（非常重要！）：
• 100V：低压电子元件
• 250V：100V~250V低压线路
• 500V：一般电气设备（★★最常用★★）
• 1000V：高压设备
• 2500V：高压电机、变压器
合格标准：
低压设备：≥0.5MΩ
高压设备：≥1MΩ/kV工作电压
⚠️ 重要：测量前必须断电并充分放电！

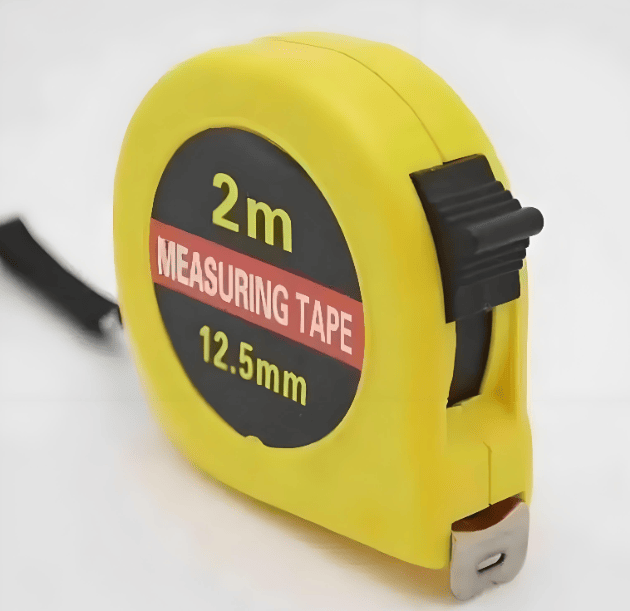

卷尺（钢卷尺）
用途：测量长度、定位开孔位置
常用规格：
• 2米(迷你型)：随身携带，测小距离
• 3米(标准型)：最常用，配电柜够用了
• 5米/7.5米(加长型)：大型设备用
使用技巧：
• 测量时拉直绷紧，不要松弛
• 读数时视线垂直于刻度面
• 卷回时不要太快，防止割伤手
• 不锈钢材质的更耐用
常用规格：
• 2米(迷你型)：随身携带，测小距离
• 3米(标准型)：最常用，配电柜够用了
• 5米/7.5米(加长型)：大型设备用
使用技巧：
• 测量时拉直绷紧，不要松弛
• 读数时视线垂直于刻度面
• 卷回时不要太快，防止割伤手
• 不锈钢材质的更耐用

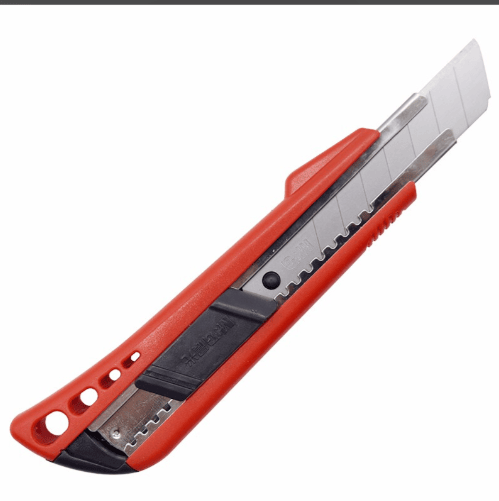

美工刀
用途：切割、裁剪、修整各种材料
在配电柜装配中的用途：
• 裁切线槽到合适长度
• 修剪波纹管
• 裁切标签纸
• 开箱拆包装
• 应急时切割细导线（不推荐但能用）
使用注意：
刀片很锋利，使用时刀口朝外
用完立刻收回刀片
定期更换钝的刀片
在配电柜装配中的用途：
• 裁切线槽到合适长度
• 修剪波纹管
• 裁切标签纸
• 开箱拆包装
• 应急时切割细导线（不推荐但能用）
使用注意：
刀片很锋利，使用时刀口朝外
用完立刻收回刀片
定期更换钝的刀片

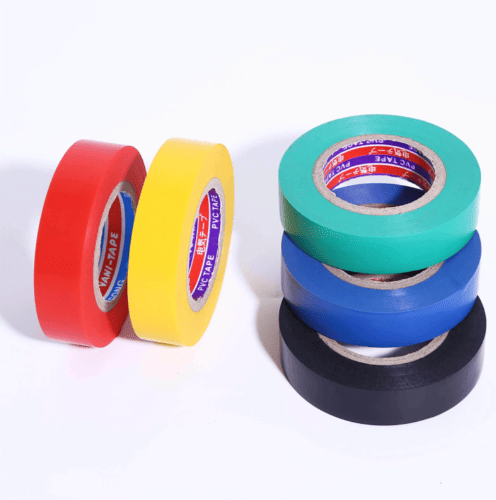

绝缘胶带（电工胶布）
用途：绝缘包扎、导线接头保护、相色标识
三种常见类型：
① PVC电气胶带（黑色为主）：
最常用，绝缘性能好，价格便宜
耐温范围：-10℃ ~ +60℃
② 自粘带（高压橡胶带）：
半透明橡胶材质，自身粘合无需胶水
用于高压接头包扎，耐压等级高
③ 彩色标识胶带：
红/黄/绿/蓝/白/黑，用于区分相序和回路
红=L1相，黄=L2相，绿=L3相，蓝=N零线，黄绿双色=PE地线
缠绕方法：从绝缘层开始，半叠压缠绕，拉伸到原长的200%效果最好
三种常见类型：
① PVC电气胶带（黑色为主）：
最常用，绝缘性能好，价格便宜
耐温范围：-10℃ ~ +60℃
② 自粘带（高压橡胶带）：
半透明橡胶材质，自身粘合无需胶水
用于高压接头包扎，耐压等级高
③ 彩色标识胶带：
红/黄/绿/蓝/白/黑，用于区分相序和回路
红=L1相，黄=L2相，绿=L3相，蓝=N零线，黄绿双色=PE地线
缠绕方法：从绝缘层开始，半叠压缠绕，拉伸到原长的200%效果最好

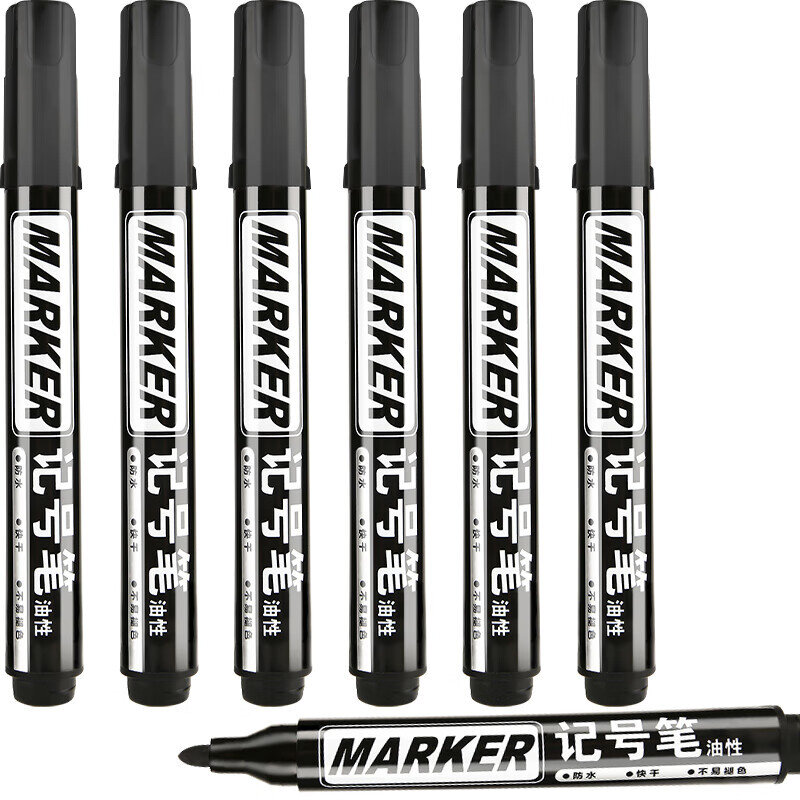

记号笔（油性记号笔）
用途：在材料上做标记、写标识
为什么用油性笔？
• 不怕水（淋水不掉字）
• 不怕擦（普通擦拭不掉）
• 能写在金属、塑料、玻璃等各种表面
• 干燥后永久保留
常用颜色：
黑色（主标记）、红色（警告/修改）、蓝色（备注）
使用场景：
• 在线槽上标注走线方向
• 在导线上临时标记线号
• 在板上标注定位尺寸
• 在元件上标注修改内容
为什么用油性笔？
• 不怕水（淋水不掉字）
• 不怕擦（普通擦拭不掉）
• 能写在金属、塑料、玻璃等各种表面
• 干燥后永久保留
常用颜色：
黑色（主标记）、红色（警告/修改）、蓝色（备注）
使用场景：
• 在线槽上标注走线方向
• 在导线上临时标记线号
• 在板上标注定位尺寸
• 在元件上标注修改内容
冷压端头（铜鼻子）
四种常用类型：
OT型（圆形/O型端子）：
圆孔设计，螺钉穿过固定，连接最可靠！
规格：1.5/2.5/4/6/10/16/25/35/50mm²
配套螺栓：M3/M4/M5/M6/M8/M10/M12
SV型（叉形/Y型端子）：
叉形开口，不需完全松开螺钉就能插拔
规格：1.5/2.5/4/6/10/16mm²
PT型（针形端子）：
针状，适合插入弹簧端子或PCB板
规格：0.5/0.75/1/1.5/2.5mm²
UT/E型（管型端子）：
六角压接，导电性最好
规格：0.5-16mm²
OT型（圆形/O型端子）：
圆孔设计，螺钉穿过固定，连接最可靠！
规格：1.5/2.5/4/6/10/16/25/35/50mm²
配套螺栓：M3/M4/M5/M6/M8/M10/M12
SV型（叉形/Y型端子）：
叉形开口，不需完全松开螺钉就能插拔
规格：1.5/2.5/4/6/10/16mm²
PT型（针形端子）：
针状，适合插入弹簧端子或PCB板
规格：0.5/0.75/1/1.5/2.5mm²
UT/E型（管型端子）：
六角压接，导电性最好
规格：0.5-16mm²

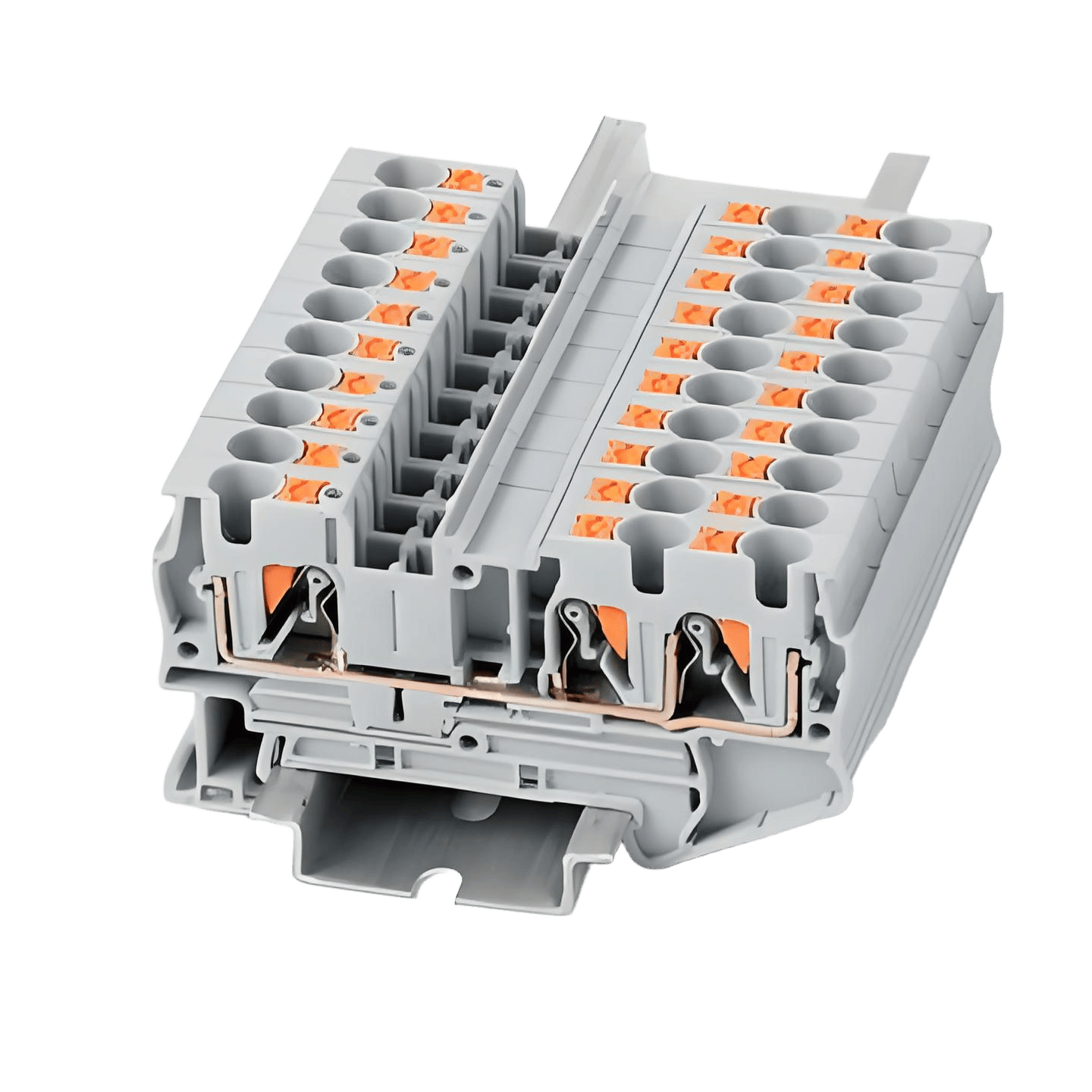

端子排
用途：导线集中连接和分配的枢纽
五种常见类型：
① 普通端子排(XT)：一般接线用，额定10A-100A
② 保险丝端子排：内置保险丝座，带短路指示灯
③ 接地端子排(PE)：黄绿色，专用接地
④ 双层端子排：同一位置接两组线，节省空间
⑤ 熔断器端子排：集成熔断器，一体化保护
接线方式：螺钉压接（最常用）或 弹簧夹接（免工具）
五种常见类型：
① 普通端子排(XT)：一般接线用，额定10A-100A
② 保险丝端子排：内置保险丝座，带短路指示灯
③ 接地端子排(PE)：黄绿色，专用接地
④ 双层端子排：同一位置接两组线，节省空间
⑤ 熔断器端子排：集成熔断器，一体化保护
接线方式：螺钉压接（最常用）或 弹簧夹接（免工具）

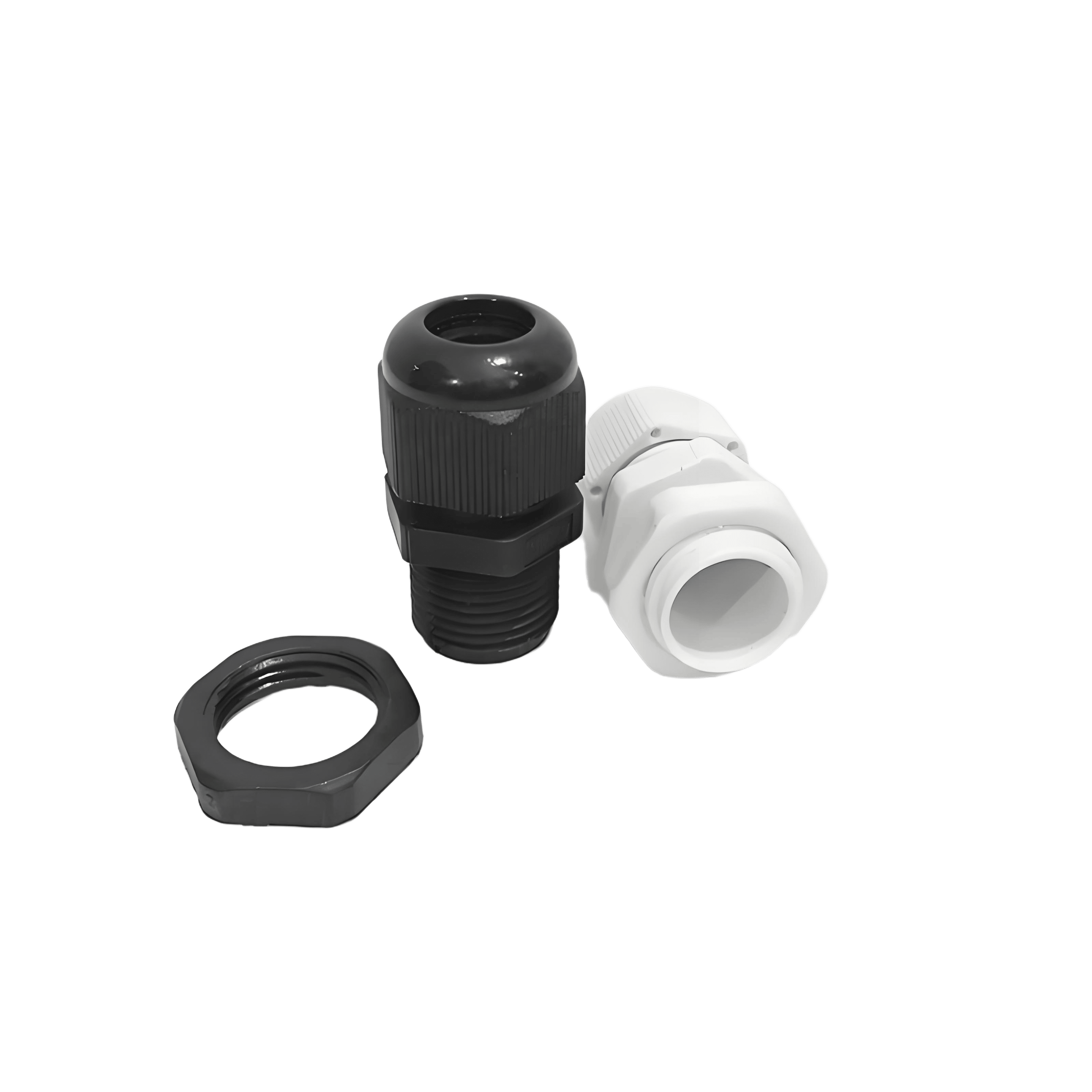

电缆固定头（格兰头/Cable Gland）
用途：固定进入配电柜的电缆，防水防尘防拉脱
常用规格(PG制)：
PG7(φ3-6.5mm) PG9(φ4-8mm) PG11(φ5-10mm)
PG13.5(φ6-12mm) PG16(φ7-13mm) PG19(φ8-15mm)
PG21(φ10-18mm) PG29(φ14-25mm) PG36(φ18-32mm)
选用原则：格兰头内径范围要包含电缆外径
例如：电缆外径12mm → 选PG16(7-13mm)或PG19(8-15mm)
常用规格(PG制)：
PG7(φ3-6.5mm) PG9(φ4-8mm) PG11(φ5-10mm)
PG13.5(φ6-12mm) PG16(φ7-13mm) PG19(φ8-15mm)
PG21(φ10-18mm) PG29(φ14-25mm) PG36(φ18-32mm)
选用原则：格兰头内径范围要包含电缆外径
例如：电缆外径12mm → 选PG16(7-13mm)或PG19(8-15mm)
线槽与波纹管

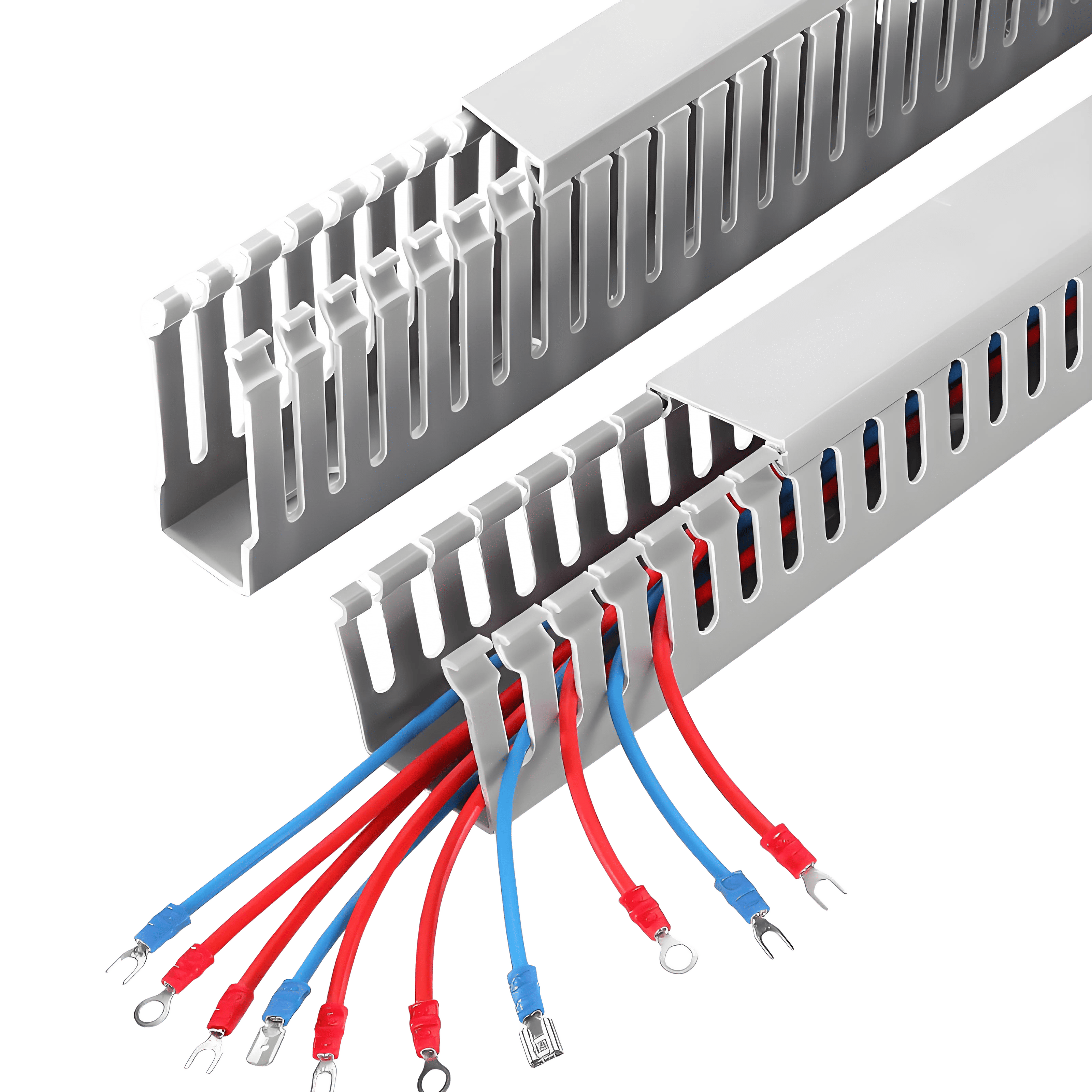

PVC线槽：
用途：整理和保护导线，使柜内整洁美观
规格(mm)：15×15 / 20×20 / 25×25 / 30×30 / 40×40 / 50×50 / 60×60
配件：直接头、弯头、三通、终端封头、安装脚
填充率：电力线≤40%，控制线≤50%

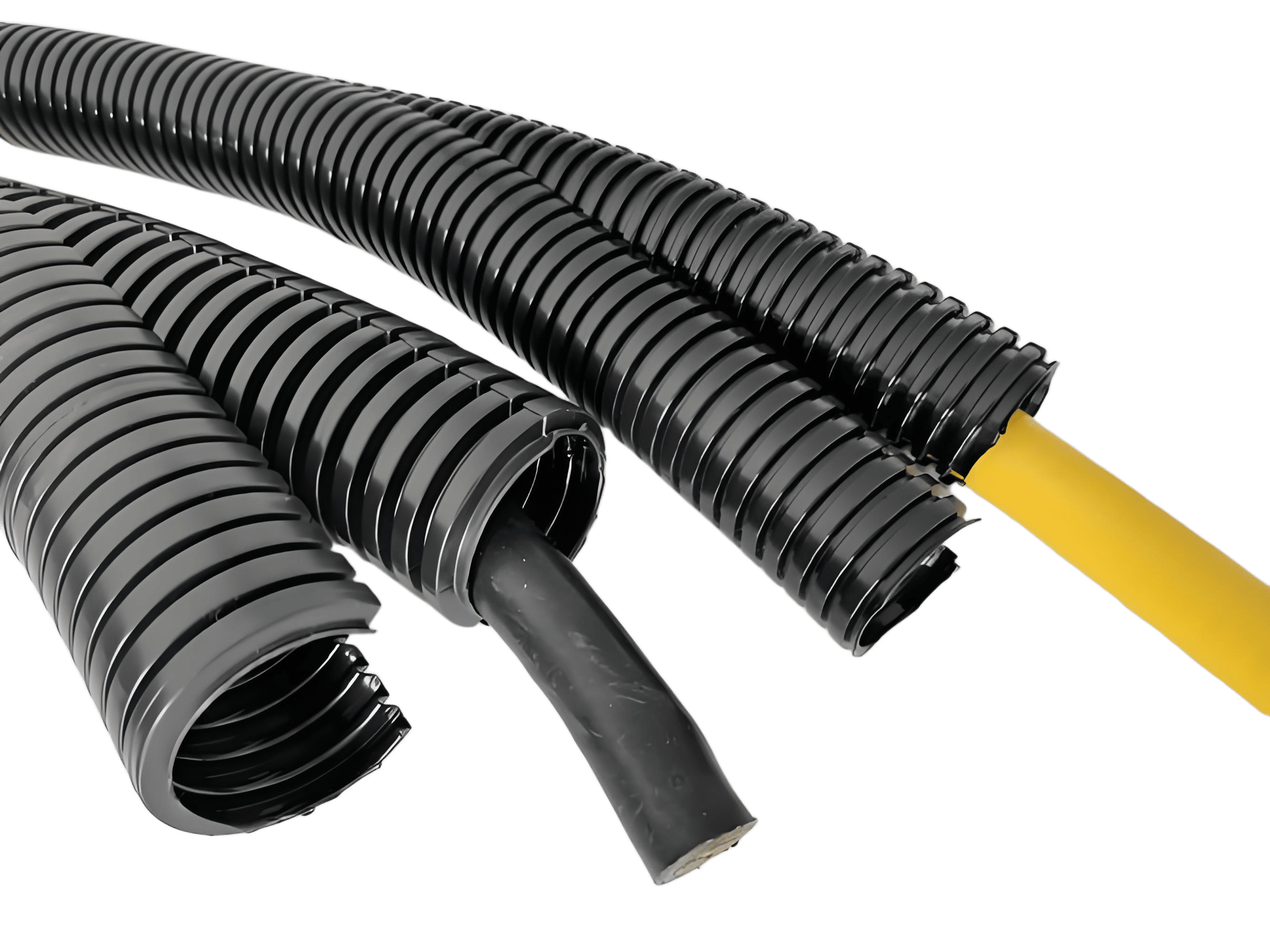

波纹管（穿线管）：
用途：保护需要弯曲的导线
材质：PVC(阻燃) 或 PA(尼龙，耐高温)
规格(外径φmm)：φ10 / φ13 / φ16 / φ20 / φ25 / φ32 / φ42
填充率：≤40%
用途：整理和保护导线，使柜内整洁美观
规格(mm)：15×15 / 20×20 / 25×25 / 30×30 / 40×40 / 50×50 / 60×60
配件：直接头、弯头、三通、终端封头、安装脚
填充率：电力线≤40%，控制线≤50%
波纹管（穿线管）：
用途：保护需要弯曲的导线
材质：PVC(阻燃) 或 PA(尼龙，耐高温)
规格(外径φmm)：φ10 / φ13 / φ16 / φ20 / φ25 / φ32 / φ42
填充率：≤40%
安全防护用品
绝缘手套：
电压等级：500V / 1000V / 7500V / 20000V / 35000V
使用前必须做充气试验检查有无破损！
绝缘鞋/靴：
电压等级：6kV / 10kV / 20kV / 35kV
保持干燥清洁，定期检验

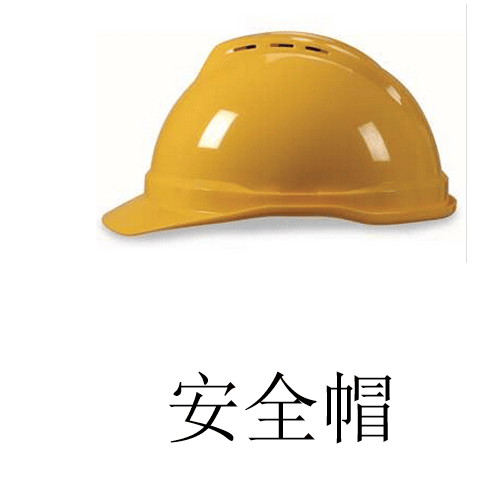

安全帽：防止高空坠物伤害
护目镜：防止电弧灼伤眼睛
验电器：每次使用前必须在有电处验证正常！
警示牌："禁止合闸 有人工作"、"止步 高压危险"
电压等级：500V / 1000V / 7500V / 20000V / 35000V
使用前必须做充气试验检查有无破损！
绝缘鞋/靴：
电压等级：6kV / 10kV / 20kV / 35kV
保持干燥清洁，定期检验
安全帽：防止高空坠物伤害
护目镜：防止电弧灼伤眼睛
验电器：每次使用前必须在有电处验证正常！
警示牌："禁止合闸 有人工作"、"止步 高压危险"
⚠️ 安全第一！生命只有一次！
• 验电器使用前必须验电确认正常
• 测量前确认仪表档位正确
• 带电作业必须戴合格绝缘手套
• 使用兆欧表前确认已断电并放电
• 高压作业必须有人监护
• 验电器使用前必须验电确认正常
• 测量前确认仪表档位正确
• 带电作业必须戴合格绝缘手套
• 使用兆欧表前确认已断电并放电
• 高压作业必须有人监护
